Längsschauglas-Armaturen KL 630 - 633
- Ovale Bauform

Längsschauglas-Armaturen zur Beobachtung von Füllständen, sowie chemischen und physikalischen Reaktionen im Innern von Behältern, Kesslen, Tanks, Reaktoren usw..

Mit Sichtbreiten bis zu 50 mm

auf Wunsch mit Radius und Ablaufschräge (umlaufend oder nur am unteren Ende)

Technische Daten:

Nenndruck: PN 2,5 / 6 / 10 / 25
Schauglasplatten: Natron-Kalk-Glas nach DIN 8903 (bis 100°C) oder Borosilikatglas nach DIN 7081 (bis 243°C)
Dichtungen: Silikon EPDM Reinz AFM 34 (FDA-konform) oder PTFE andere auf Anfrage
Schrauben: Zyl. Schrauben DIN 912 A2-70 oder A4-70 - Komplett versenkt

Material: komplett oder teilweise aus Edelstahl
Einschweissflansch: 1.4404 1.4435 1.4462 1.4571 ST37 H2
Glashalteflansch: 1.4301 1.4404 ST37 H2


Größen:

[mm] KL 633 KL 632 KL 631 KL 630
Nenndruck PN 2,5 PN 6 PN 10 PN 25
Sichtbreite 50 30 18 15
Sichtlänge 200-725 140-580 108-513 121-321
Einbaubreite 116 96 80 80
Einbaulänge 266-791 206-646 170-575 186-386
standard Glasdicke 10 mm 10 mm 10 mm 17mm

Download Datenblatt

PDF PDF PDF PDF

Laengsschauglas

Ausführungen:

Variante mit Sackloch Variante mit Radius Beide Varianten kombinierbar mit
umlaufender Ablaufschräge
Variante mit Sackloch Variante mit Radius Schraege

Wir bieten auch Sonderanfertigungen wie z.B.:

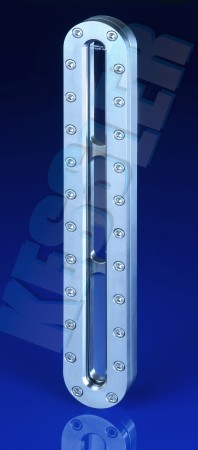

Varianten mit Steg im Einschweissflansch
Längsschauglas mit Steg

Wichtiger Hinweis:



Vor der Verwendung der Armatur muss die Ausschnittverstärkung in Verbindung mit dem entsprechenden

Behältermantel nach AD-Merkblatt B9 überprüft werden! Gegebenenfalls muss der Behältermantel verstärkt werden!
